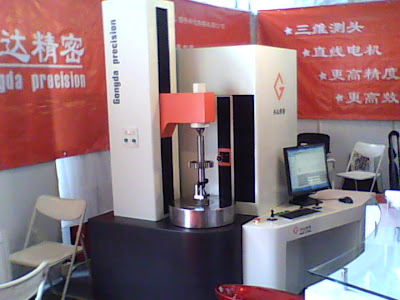

齿轮测量仪器


齿轮测量仪器 (齿向、齿形、周节、径向跳动诸项误差并测量控制尺寸)测量仪的基本性能
● 可测量并评估齿轮的齿向、齿形、周节、径向跳动及其它控制尺寸的误差;
● 可以用输入的公差模板,即K—线图对测得的数据进行评估;
● 可选择使用的长度单位(毫米或英寸);
● 可选择DIN 3962或AGMA 2000作为评估标准,也可以直接用以μm为单位的公差值来评估;
● 被测的齿轮的参数可以是标准模数齿轮、Diametral Pitch (DP) 齿轮或Circular Pitch(CP)齿轮;
● 可按照用户的要求确定测量方式
■ 测量齿形及齿向误差时,可选择需检测的齿数(1—4个齿);可选择测量齿的左侧、右侧或双侧;可选择误差评估方式:标准形式、带鼓形的形式或K—线图。

■ 相对于齿形
— 可以选择被测齿数(1—4个齿);
— 可以检测齿的左侧、右侧或同时检测齿的双侧;
— 检测结果评估:标准评估方式、鼓形评估方式、 K-diagram、单个齿的齿顶倒楞以及齿面和齿形的十字交叉测量(在3个直径处测量齿面,在3个平面上测量齿形)结果评估.
■ 对轮齿的左、右侧可使用不同的评估标准;
■ 可对齿顶修缘进行评估;
■ 检测周节与径向跳动误差时,可测量齿根园直径、公法线长度(min / max)及跨棒距(min / max);
■ 可选择检测速度及探头采样灵敏度.
● 计算结果可以在计算机屏幕上清楚地显示(显示设定的公差范围、实测结果、评估后的误差平均值)。在屏幕上还可绘制以下各种误差的图形:

齿形误差;
各个周节的误差,轮齿的左、右侧可分别显示;
齿向误差;
相邻齿周节误差,轮齿的左、右侧可分别显示;
径向跳动误差;
周节累计误差,轮齿的左、右侧可分别显示。

设定的及测得的所有数据以及图形均可存储入数据库,在需要时可随时提取
可选择不同的语种。屏幕显示及打印结果可以使用不同的语种。仪器中规定的基本语种是:捷克语、德语及英语。如用户需要其它语种,可经协商后,作为特殊附件提供。
测量仪的某些功能有密码保护,以防止非专业人员的非法操作。
程序可将齿轮测量仪轴线上的测量结果移至用户指定的轴线上(例如,移至轴承面的轴线上)。
用于测量不平衡件的特殊软件(SW),例如,相对于齿轮啮合位置测量齿轮键槽位置

芬诺激光干涉仪系统 LP-30

现代工业需要满足日益严格的公差以及国际质量标准的要求,因此生产设备的工作性能受到前所未有的重视.

为满足这一需求,芬诺研究发展公司推出了可以评估、监控并改善机器性能的两激光干涉测量系统,从而提高了生产力,缩短了停机时间,并使废品率降至最低.

LP 30 激光干涉仪代表机床及坐标测量机 (CMM) 校准之最高水准。本系统可保持 1,5 µm/m 的线性测量精度,具有对国际标准的全面溯源性以及其他同类系统无法比拟的性能。
如果您购买了芬诺激光干涉仪系统,意味着您不仅拥有当今业界精度最高、最具灵活性的系统,而且还

将得到芬诺全球服务支持网络
一个对机器计量、机器服务以及在生产环境中如何保持机器精度具有深切理解的网络,所提供的完美服务.
LP 30 激光干涉仪头采用复杂的电子线路,用于稳频、细分和干涉条纹计数。它能够在高达 1 m/s 的进给速度下提供真正的纳米分辨率测量.
激光干涉仪头组件包括:激光干涉仪头、电力电缆、数据通信电缆、校准证书LP 30 激光干涉仪可对机床、坐标测量机及其他位置精度至关重要的系统进行全面精度评估。它能通过有针对性的维护改善机器性能,并能利用误差补偿修正线性定位误差.

激光系统新增的其他功能:
在整个环境范围中保持1,5 µm/m 的线性测量精度;芬诺 独有的激光干涉仪准直辅助镜使安装简单易行(激光干涉仪准直辅助镜); 软件可用于数据采集及数据分析;自动误差补偿软件包.
LP 30 激光测量系统所有功能都设计与软件配合使用。除了测量和分析诊断功能外,此软件包的标准配置还包括动态测量、旋转轴测量、双轴测量和电子水平仪及千分表程序接口模块。
该激光干涉仪系统由激光头LP 30、环境监测补偿器,计算机接口卡 及高精度的光学器件组成。全部器件放在一个配小车的提箱内,一人便可携带全部系统赴异地进行机器精度检定,大大改善了激光干涉仪的便携性。

该激光干涉仪系统通过接口与Notebook 机(包括笔记本计算机)连接,在灵活、直观的软件控制下进行自动测量,既节省了测量时间,又避免了人为误差,并能按国际上通行的标准进行数据分析处理,如PN - 93, M55580, ISO/DIS 230, PN - 93 M55580 , ISO 230-2 , NMTBA , VDI/DGQ 3441, BSI BS 4656 Part 16,以便于按不同标准进行机床精度的评定和比较。

被测量的参数 -- 线性测量范围 -- 线性测量分辨率 -- 准确率
长度的尺寸 0 - 30 m -- 0.001 µm +/- 0.02 ppm
角度的尺寸 0 - 3600 arcsec -- 0.6 arcsec -- ± 0.2 %
线性的尺寸 0 - 3 m -- 0.1 µm -- ± 1 %
表面的尺寸 0 - 3 m -- 0.15 µm m/100mm -- ± 0. 5 %

芬诺展览计划2007年 - 欢迎我们展位见!


这是列表展览会在哪里与我们见面:


1. EMO汉诺威-德国 (9 月17-22号 - 展位在Gearspect), http://www.emo-hannover.de/
2. Alihankinta 坦佩雷-芬兰 (9 月26-28号 - 展位D290), http://www.alihankinta.fi/
3. GearExpo底特律 - 美国 (10月7-10号,展位在Gearspect),
4. CROSSBO II B2B 在 Tekniska Mässan 斯德哥尔摩 - 瑞典 (10月16-19号),

5. INSTRUTEC 塔林 - 爱沙尼亚 (11月14-17号-展位在EICC - 爱沙尼亚意大利商会 ), http://www.fair.ee/
6. GIMEE + CONEXPO 广州 (12月4-7号)  http://www.gimee.com.cn/
欢迎我们展位见!




2007年8月10日星期五

芬诺 刀具及测量研究发展公司在第四届中国(广州)国际机械装备制造业博览会


4th China Guangzhou International Machinery Equipment Manufacturing Expo
第四届中国(广州)国际机械装备制造业博览会



Feanor will participate to the international Guangzhou exhibition from 4 to 7 december 2007
Feanor and UFP will have a joint booth in hall A.
芬诺- 计量发展公司将参与到广州国际展览从12月4日至7日, 2007年。
芬诺和 UFP将有一个联合展台在 阿A 将大厅甲。

Feanor will present his new products in following areas:
software for quality control,  special cutting tools, measuring instruments,
芬诺将出席他的新产品,在以下几个方面:
第一:质量控制软件
第二:特殊刀具
第三:计量仪器


Special cutting tools
Feanor will present special profile cutting tools (pinetree form cutters) for manufacturing of turbine rotor shafts, used in manufacturing of gas turbines and aircraft engines.
These tools are manufactured by the Italian company UFP.
特殊刀具
芬诺r将本剖面特殊刀具(松树形式刀具) ,为制造涡轮转子轴,用于制造燃气轮机和飞机发动机.
这些刀具制造的,由意大利UFP公司.


Laser measuring and calibration systems
Feanor presents the new release of the software of LP-30, a powerful and cost-effective system for calibration of 3D measuring machines and inspection of machine tools
激光测量和校准系统
芬诺介绍 LP-30新版中文的软件,在中文。LP-30 是一个强大且具有成本效益的系统标定的三维测量仪器和检查机床


Measuring systems for gears
Feanor will present the DO3PC, made in cooperation with Czech company Gearspect. DO3PC is widely used in Europe for measurement od gear directly in the manufacturing workshop, it is very accurate and easy to use

齿轮测量系统
芬诺将于本DO3PC,在同捷克公司Gearspect . DO3PC广泛应用于欧洲外径测量齿轮直接在生产车间,这是非常准确和易于使用

China and the EU Framework Research Program
During the exhibition Luca Bochese will explain Feanor proposals for projects in metrology and special measuring technology, such as:

1. Transportable calibration systems based on laser interferometer for calibration of measuring instruments - SMI / Luca Bochese
2. Optical calibration of thread gauges - OPTIGEW
3. New gear grinding technology for face gears (helicopter transmissions) - FACEGEAR
4. Calibration and uncertainty of measurement of torque wrenches - CALTORQUE
5. Rondness measurement on large diameter shafts - WINFORM
6. In-process optical measurement of gear profiles - OPTIGEAR

Chinese companies interested in joint research on new measuring technology can contact the project coordinator and discuss conditions for participation in the European Union funded Framework Research Program in these or similar projects.

欧盟第七个科技框架计划和中国

展览期间卢卡先生 (Luca Bochese, skype feanorou) 会解释芬诺建议,在工程计量和特殊测量技术,如:

1. 可传输的长度标定激光干涉仪的开发 (SMI / Luca Bochese)
2· 螺纹量规标定的光学/全息照相技术测量系统(OPTIGEW)
3· 直升飞机平面齿轮的研磨技术和齿轮传动装置的主要技术参数测定(FACEGEAR)
4· 航天工业中转矩测量装置的标定 (CALTORQUE)
5· 大直径传动轴中外形参数和圆度测定(WINFORM)
6. 在过程中的光学测量廓齿轮 (OPTIGEAR)

中国公司感兴趣的联合研究新的测量技术,可联络该项目协调员,他们可以谈条件,为参与欧洲联盟资助的研究框架计划,在这些或类似项目.
